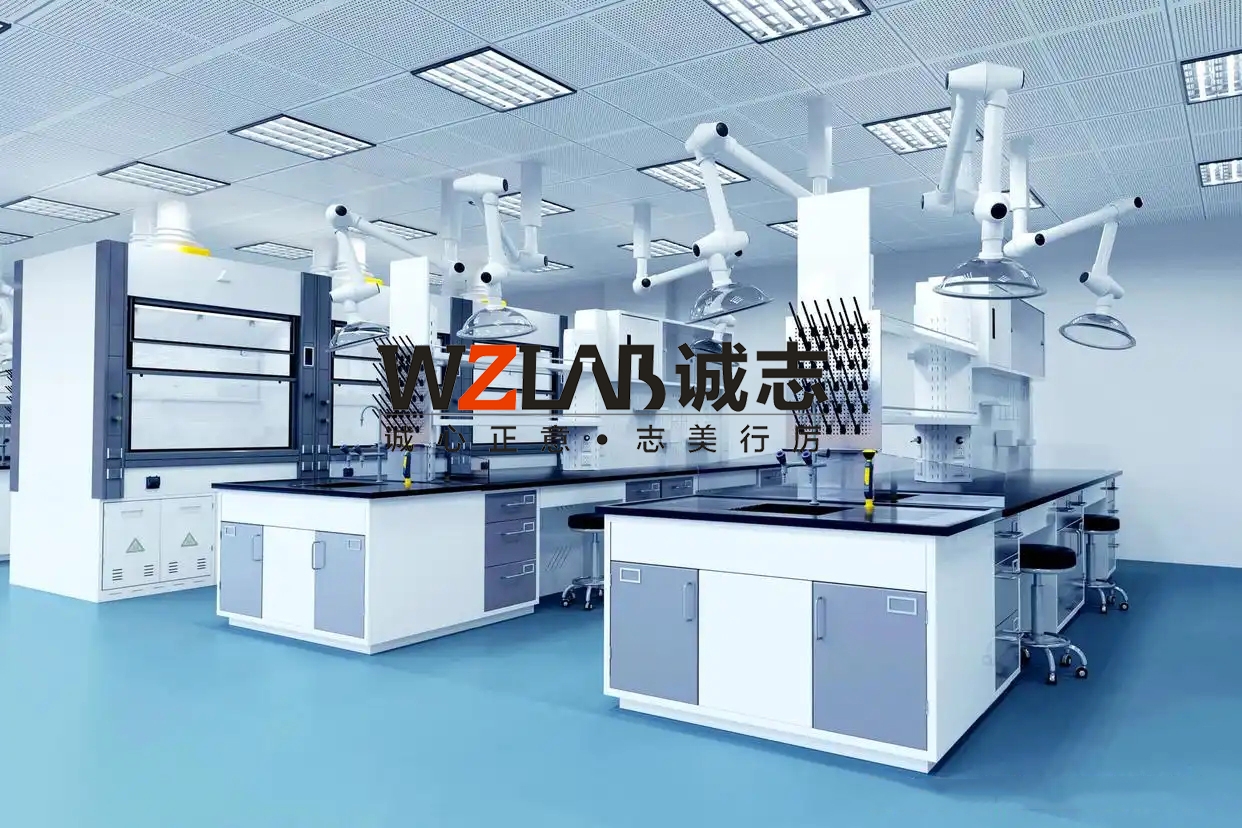

實驗室通風系統設計與裝修標準化指南

一、系統設計規范

1. 需求分析

實驗室類型適配

化學實驗室：配置防腐蝕風管配合活性炭過濾系統

生物安全實驗室：需達到BSL-2/3級標準，配置雙HEPA過濾系統

物理實驗室：重點控制溫濕度波動（±1℃/±5%RH）

污染物量化模型

排風量計算公式：Q = (C×V)/(t×K)

Q: 排風量(m3/h) | C: 污染物濃度限值 | V: 實驗室容積

t: 換氣時間 | K: 安全系數(1.2-1.5)

2. 氣流組織設計

區域類型 壓差控制(Pa) 氣流速度(m/s) 溫濕度要求

潔凈走廊 +15 0.3-0.5 22±2℃/50±10%

化學操作間 -10 0.5-0.7 20-25℃/≤60%

生物安全實驗室 -15 0.7-1.0 18-24℃/30-60%

儀器室 ±0 0.2-0.4 25±1℃/50±5%

3. 設備選型指南

化學實驗室：PP離心風機+活性炭吸附塔

生物實驗室：EC變頻風機+袋進袋出HEPA系統

物理實驗室：低噪音混流風機

特殊需求場景：

? 防爆要求：ATEX認證防爆風機

? 靜音需求：消音外殼配合彈性支座

二、工程實施標準

1. 材料技術規范

風管系統：

材質選擇：PP或316L不銹鋼

厚度要求：化學實驗室2.5-3mm，生物實驗室1.5mm

連接方式：化學區采用法蘭氬弧焊，生物區采用卡箍快裝

密封處理：

動態密封測試標準：500Pa壓差下泄漏率≤1%

焊縫檢測要求：100%滲透檢測+20%X光抽檢

2. 智能控制系統

傳感器配置：

VOC監測范圍0-500ppm，精度±2%

PM2.5過濾等級H13

壓差量程±50Pa

自動調節邏輯：

當VOC>50ppm時，風機轉速提升至當前速度+20%（不低于70%）

人員密度<30%時，風機轉速降至40%

應急模式：

自動切換備用電源

關閉非必要區域風閥

啟動最大功率應急排風

3. 驗收測試流程

風量平衡測試：

? 使用TSI 8378風速儀進行網格化測量（間距≤2m）

? 允許偏差范圍：設計值±10%

氣密性驗證：

? 加壓測試：維持500Pa壓力10分鐘，壓降≤10%

? 煙霧測試：在門窗接縫處施放示蹤氣體

三、運維管理方案

1. 生命周期成本分析

項目 初期投入 年維護成本 更換周期

HEPA過濾器 12萬元 2萬元 3年

活性炭吸附層 8萬元 3萬元 2年

變頻器 5萬元 0.5萬元 8年

2. 智能運維系統

預測性維護：

? 振動分析：使用SKF Microlog監測風機軸承狀態

? 壓差預警：過濾器阻力達到初始值2倍時觸發警報

數字孿生系統：

建立三維可視化模型，實時映射設備運行狀態

實施要點

化學實驗室排風系統必須設置防腐收集裝置

生物安全實驗室需實現"雙風機+雙電源"冗余配置

所有排風出口應配置防雨罩和防蟲網

每年需進行系統性能第三方檢測認證
